Statyczny elektroniczny AVR o mocy 2500 kVA

Name: Chiny Tanie 2500 KVA Statyczne elektroniczne AVR Producenci Dostawcy Fabryka - Wycena - NOYARK
Brand: Noyark
SKU: 287669413

Elektroniczny statyczny regulator napięcia o mocy 2500 kva koryguje wahania napięcia zasilania prądu przemiennego bez użycia jakichkolwiek ruchomych części, opierając się na prostownikach sterowanych krzemem (SCR) i transformatorach buck-boost z elektronicznym sterowaniem zapewniającym precyzyjną, szybką i niezawodną regulację napięcia.
Model: ZBW-2500KVA
Moc znamionowa: 2500 kVA
Napięcie wejściowe: 380VAC ± 20%
Napięcie wyjściowe: 380VAC ± 3%
MOQ: 1 zestaw/sztuka
Usługa OEM i ODM: dostępna
Marka: Noyark
Opakowanie: Skrzynia ze sklejki
Metody płatności: T/T, L/C, Western Union, karta kredytowa

Wyślij zapytanie

Wprowadzenie produktów

Dane techniczne

Typ	Statyczny, półprzewodnikowy, wykorzystujący SCR (tyrystor)
Typ	Chłodzony powietrzem (AN lub AF)
Moc znamionowa	2500 kVA	Wyświetlacz	Ekran LCD
Napięcie wejściowe	380VAC	Tryb obejścia	Automatyczny
Zakres regulacji	±20%	Tryb regulacji	Niezależne sterowanie 3-fazowe
Napięcie wyjściowe	380VAC	Poziom hałasu	Mniej niż lub równo 55 dB
Dokładność wyjściowa	±3%	Rezystancja izolacji	Większe lub równe 500MΩ przy 1000V DC
Zniekształcenie kształtu fali	Zero	Wytrzymałość dielektryczna	3000 V prądu przemiennego
Numer fazy	3	Czas reakcji	Mniejszy lub równy 20 ms
Zabezpieczenia	Wyłącznik obwodu wejściowego, zbyt niskie/nad napięcie, przeciążenie, zwarcie
Częstotliwość robocza	50/60 Hz	Wysokość	Mniejsza lub równa 1000 m
Materiał do nawijania	Aluminium (opcjonalnie pełna miedź)	Wilgotność względna	Mniej niż lub równo 95% (bez-kondensacji)
Klasa izolacji	F (H opcjonalnie)	Temperatura otoczenia	-15 stopni do +45 stopni
Przeciążać	150%, 30s, 200%, 10s	Stopień ochrony	IP20 (IP44 i wyższy opcjonalnie)
Efektywność	Większy lub równy 98%	Instalacja	Wewnątrz (opcjonalnie na zewnątrz), montowany na podłodze
Cykl pracy	Ciągły	Standard	IEC 61558-1
FakultatywnyAkcesoria	Wyłącznik obwodu wyjściowego; Ogranicznik przepięć; Transformator separujący galwaniczny; Urządzenie zabezpieczające kolejność faz; Filtr harmoniczny; Ochrona przed nadmierną temperaturą; Automatyczne ponowne uruchomienie; RS485

*Specyfikacje mogą ulec zmianie bez wcześniejszego powiadomienia. Oferujemy usługę dostosowywania, możesz przesłać nam swoje szczegółowe wymagania.

Cechy

Szybki czas reakcji:Statyczne stabilizatory napięcia składają się wyłącznie z obwodów elektronicznych (nie części ruchomej), dzięki czemu mogą korygować napięcia wyjściowe przy dużej prędkości.

Ciągłość:Bezkontaktowe stabilizatory napięcia z funkcją automatycznego obejścia zapewniają nieprzerwane zasilanie obciążenia.

Niezależna kontrola fazy:Wszystkie 3-fazowe regulatory statyczne z niezależną regulacją fazy.

Kompaktowy rozmiar:Półprzewodnikowe stabilizatory napięcia- mają niewielkie rozmiary dzięki małemu transformatorowi podwyższającemu napięcie. Jest lekki w porównaniu do serwostabilizatorów napięcia AC i może zaoszczędzić miejsce instalacyjne.

Niskie koszty utrzymania:W statycznych regulatorach napięcia opartych na SCR nie ma ruchomych części, nie ma zużycia i stąd niskie koszty utrzymania.

Cicha praca:Stabilizatory statyczne nie posiadają części mechanicznych, są bezdotykowe i charakteryzują się niskim poziomem hałasu.

Wysoka dokładność:Statyczne stabilizatory napięcia oparte na tyrystorach-wykorzystujące obwód elektroniczny w celu uzyskania precyzyjnej regulacji, dostępna tolerancja ±1%.

Główne części

Główna tablica sterownicza

Próbkuje napięcie wyjściowe, oblicza niezbędną regulację i wysyła odpowiedni sygnał do płyty sterującej i scr.

Ekran wyświetlacza

Pokazuje napięcie wejściowe, napięcie wyjściowe, prąd wyjściowy, stan pracy, częstotliwość itp. Dostępny jest port RS485.

SCR + płyty napędowe

Ilość tyrystorów może się różnić w zależności od mocy znamionowej. Każda faza z jedną płytą napędową.

Transformatory Buck/Boost

Transformatory te są standardowymi transformatorami suchymi, które są połączone szeregowo pomiędzy siecią a obciążeniem.

Serwo kontra statyczne

CZĘŚĆ NAPĘDOWA
ASPEKT	STABILIZATOR SERWA	STABILIZATOR STATYCZNY
TECHNOLOGIA	Polegaj na komponentach mechanicznych-napędzanych silnikiem	używać komponentów energoelektronicznych (takich jak SCR lub IGBT)
ZAKRES REGULACJI	±15%, 20%, 30%, nawet do ±50%	Lepiej w granicach ±20%
CZAS ODPOWIEDZI	Mniejsza lub równa 1s	Szybki, mniejszy lub równy 20 ms
DOKŁADNOŚĆ WYJŚCIA	Zwykle ±3%	Do ±1%
TRYB OBEJŚCIA	Podręcznik	Automatyczny
TRYB REGULACJI	Niezależna regulacja 3-fazowa jest opcjonalna w przypadku małych jednostek o mocy znamionowej	Wszystkie jednostki z niezależną regulacją 3-fazową
aplikacja	Nadaje się do wszystkich typów obciążeń - rezystancyjnych, indukcyjnych i pojemnościowych	Niezbyt odpowiedni do zastosowań z wysokim-prądem rozruchowym/obciążeniem indukcyjnym. Należy obliczyć moc znamionową na podstawie prądu rozruchowego
KONSERWACJA	Części mechaniczne wiążą się z wymaganiami konserwacyjnymi.	Brak ruchomych części (innych niż wentylatory), co zmniejsza wymagania konserwacyjne.
HAŁAS	Potencjalny hałas powodowany operacjami mechanicznymi	Cicha praca
PRZECIĄŻAĆ	Bardzo dobry	Dobry

*Pamiętaj, aby zawsze wziąć pod uwagę specyficzne wymagania aplikacji, ponieważ nie ma uniwersalnego „Najlepszego” wyboru pomiędzy tymi dwiema opcjami.

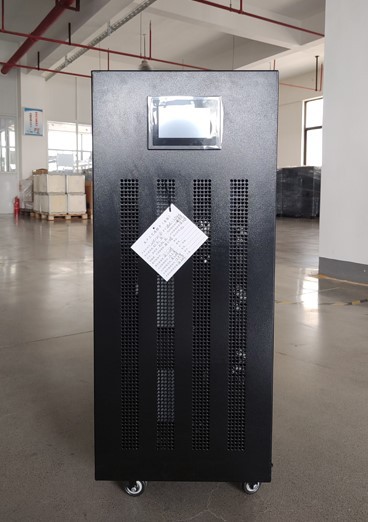

Galeria

*Wszystkie obrazy są wyłącznie reprezentatywne. Szczegółowe informacje dotyczące rozmiaru, wagi i innych szczegółów technicznych należy u nas potwierdzić.

Przewodniki zakupowe

Oblicz wartość kVA. Oceń pobór mocy sprzętu lub maszyny, którą podłączysz do automatycznego stabilizatora napięcia. 3-obliczenie kVA fazowego: napięcie x natężenie x 1,732 / 1000; Obliczanie 1-fazowego kVA: napięcie x natężenie / 1000. Wskazane jest wybranie tyrystorowego stabilizatora napięcia o 25–30% dodatkowej mocy, aby w przyszłości wytrzymać dodatkowe obciążenie.

Określ napięcie wejściowe (pierwotne) i wyjściowe (wtórne).. Napięcie wejściowe to napięcie źródła energii elektrycznej, które należy regulować, napięcie wyjściowe to napięcie dostarczane przez stabilizator napięcia scr. Należy pamiętać, że każda inna maszyna i urządzenie wymaga określonego napięcia. Stabilizatory avr oparte na technologii Noyark scr zapewniają regulację przychodzącego zasilania i zapewniają dokładne napięcie wyjściowe, którego potrzebujesz.

Wybierz właściwy numer fazy. 1-Zasilanie fazowe można znaleźć w domach i małych budynkach, natomiast zasilanie trójfazowe można znaleźć w większych obiektach komercyjnych i przemysłowych.

Oceń zakres napięcia wejściowego. Wahania napięcia różnią się w zależności od położenia geograficznego i jakości zasilania. Musisz określić: najniższe napięcie, jakie występuje w Twojej okolicy i najwyższe zarejestrowane napięcie.

Sprawdź dostępność linii neutralnej. Połączenie w gwiazdę lub trójkąt. W połączeniu w gwiazdę są cztery przewody, trzy przewody to przewód fazowy, a czwarty to przewód neutralny, który jest pobierany z punktu gwiazdowego. W połączeniu w trójkąt występują same trzy przewody i nie jest używany zacisk neutralny.

Wybierz odpowiedni stopień ochrony. IP20, IP44 i wyższe.

Określ warunki instalacji. Należy wiedzieć: instalacja wewnątrz lub na zewnątrz; wysokość nad poziomem morza i charakterystyka klimatyczna miejsca instalacji; temperatura otoczenia.
